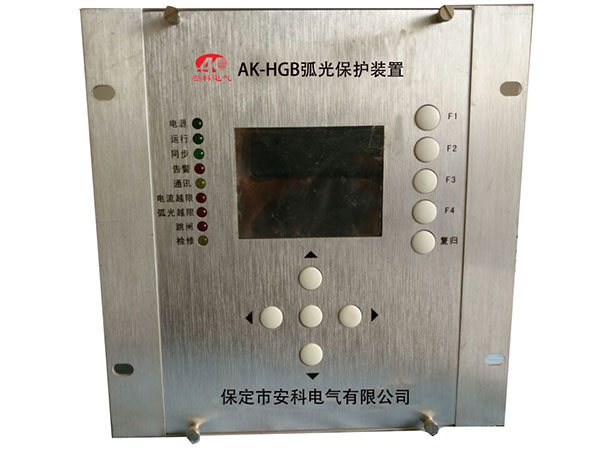

AK-HGB弧光保护装置

1. 装置简介

AK-HGB电弧光保护综合测控系统是我公司根据市场需要开发的新一代产品，系统动作准确，反应灵敏，可靠性高。

AK-HGB采用分布式模式设计，适合作为中低压母线保护，具备灵活的组网特性。其中馈线保护单元可独立形成较小化保护系统，单独保护馈线以减小事故停电范围。馈线单元也可运行于集中监控模式，通过某一主单元与调度通信。

AK-HGB电弧光保护采用检测弧光和电流为输入量，可单独做为过流保护，纯弧光保护，及弧光与过流双判据保护。本系统具有原理简单、动作可靠迅速、对一次设备无特殊要求、适应于各种运行方式的优点。

AK-HGB是发电厂、变电站、工业及商业配电系统380V～35kV中低压母线保护的理想解决方案。使用AK-HGB电弧光保护，可以快速切除故障，从根本上限制故障电弧延续时间，消除其对人身的危害，较大限度地降低弧光对电气设备的损坏程度，避免主变压器等设备长时间遭受短路电流的冲击而损坏，阻断故障的扩大。

2.功能配置

表1-1 装置保护功能配置

3.主要特点

a） 铝型材机箱，组合插件式结构，后插拔机箱，各功能模块单独设计，强弱电实现完全分离，抗干扰能力强，现场维护方便；

b） 分布式系统，多CPU智能插件设计提高并发处理能力，提高运行可靠性；

c） 插件间基于交换网络总线联系，减少插件间连线，通信故障可实时检测，支持电缆及光纤通信；

d） 采用工业级专用DSP处理器，适用于各种不同严酷工作环境；

e） 16位高速AD采样，测量精度高；

f） 友好的人机操作界面，中文菜单，适合国人操作习惯，方便快捷不易出错；

g） 可保存10个跳闸事件报告、60个告警报告及60个操作记录；

h） 一套主保护单元支持保护多达10个相互独立的保护区域；

i） 弧光探头可设定双探头监测模式，进一步提高可靠性。
